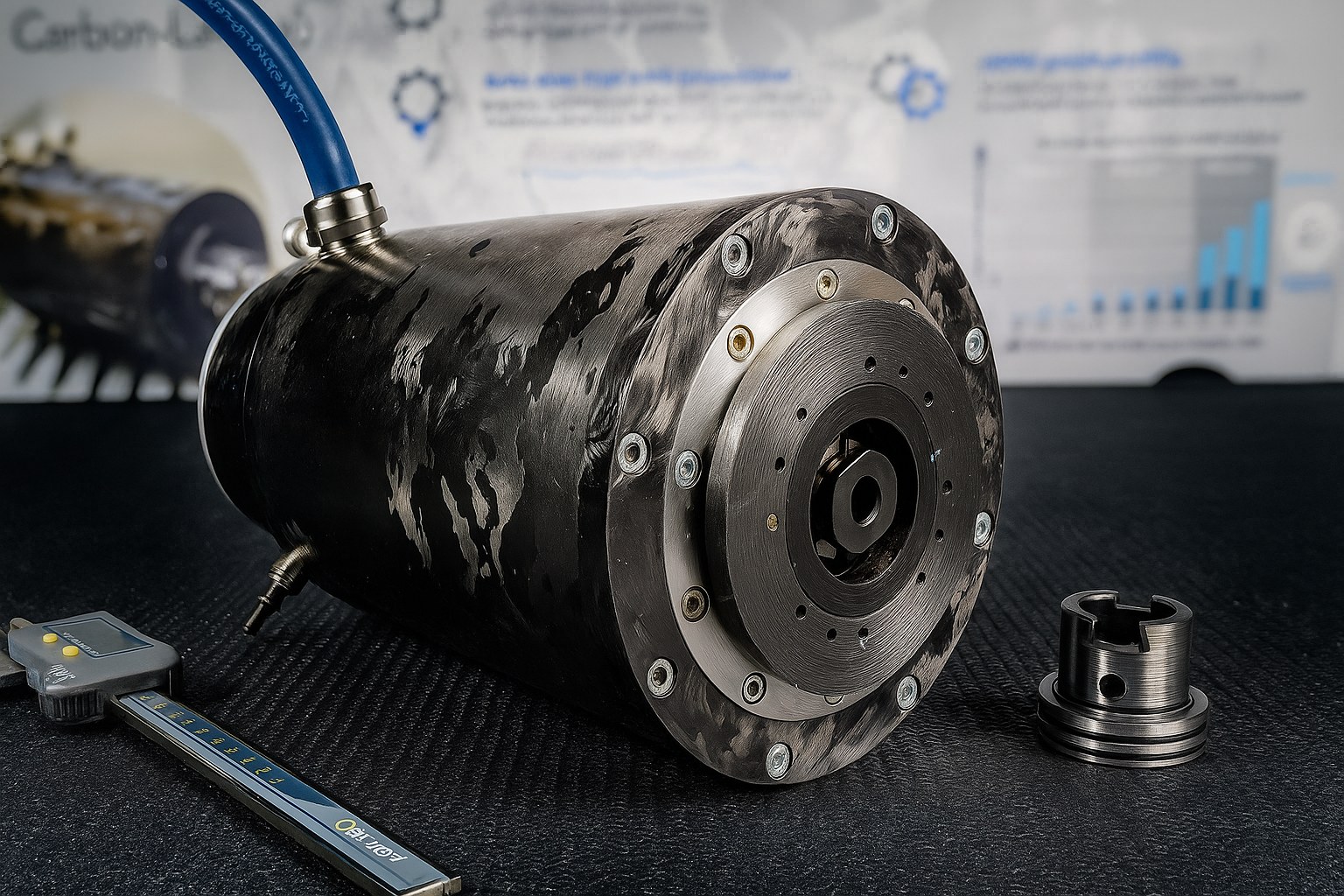

高性能碳纤维主轴
探索下一代机床主轴。更轻、更高刚性、更精密
优势
- 相比钢材减重 50%
- 更高的临界转速
- 更低的热膨胀
- 更好的振动阻尼
类型
- 铣削主轴
- 磨削主轴
- 钻削主轴
- 定制解决方案
我们的主轴型号

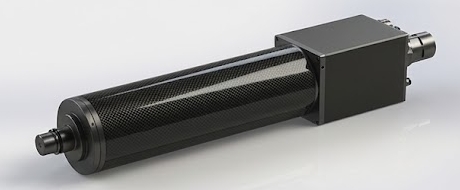

HSK 32

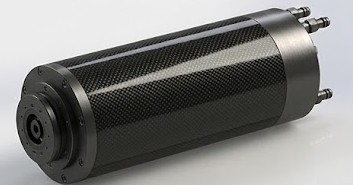

HSK 40

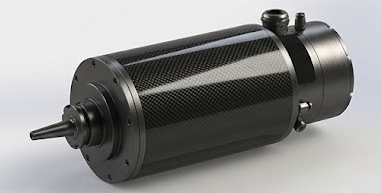

HSK 50
HSK 63

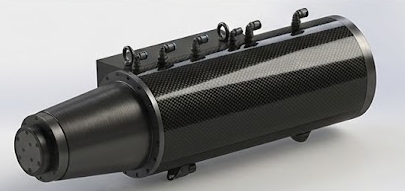

磨削主轴

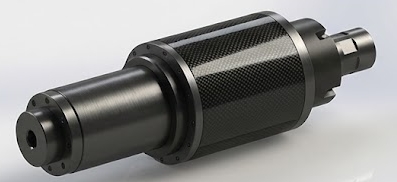

调节主轴

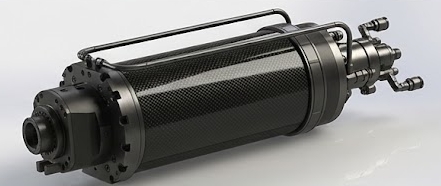

HSK 63
25 kW
应用
铣削 / 机加工
描述
HSK 63 是为 SW (Schwäbische Werkzeugmaschinen) 开发的。它是“标准” Kessler 主轴的直接替代品。它采用了 E+A 新开发的 ipsm 电机，具有内部和外部冷却液供应，也是我们第一款采用油气润滑的主轴。这里的目标是减轻 50% 的重量，尽管参考主轴已经采用了铝制机身，我们还是实现了这一目标。
技术规格
重量42 kg
外径183 mm
长度713 mm
扭矩60 Nm (0 - 12.600 rpm)
最大转速20.000 rpm
夹紧单元OTT (液压换刀)
轴承Tandem O <-> (油/气)
传感器旋转编码器 VS-Sensorik Sin/Cos，电机和轴承温度传感器，振动传感器，夹紧位置监控
其他平面系统控制（气动），密封气，水冷，内部刀具冷却
研究与新闻
Werkstatt + Betrieb
消除热漂移
Carbon-Drive 主轴如何消除 Tschudin Cube 350 无心磨床的热膨胀，确保无需预热循环即可保持恒定精度。
Read Article
MaschinenMarkt
EMO 全球首发
全球首款全碳纤维主轴在 2017 年 EMO 展会上首次亮相。重量减轻 50%，热膨胀减少 90%，预热时间显著缩短。
Read Article
TU Darmstadt
初创企业成功故事
从大学研究到工业应用：Carbon-Drive GmbH 的历程及其在轻量化设计研究所的根源。
Read Article
PTW TU Darmstadt
SPOTLIGHT 项目
专注于电动汽车和机械工程中轻型旋转部件精密磨削的研究项目，旨在提高资源效率。
Read Article
定制工程
我们所有的设计都是客户需求的直接结果。上面展示的型号代表了我们为合作伙伴解决的具体挑战的解决方案。我们专注于定制工程——根据您的确切要求量身定制我们的碳纤维技术。无论您需要更高的速度、特定的尺寸还是独特的接口，请随时联系我们提出您的具体问题。
联系我们
